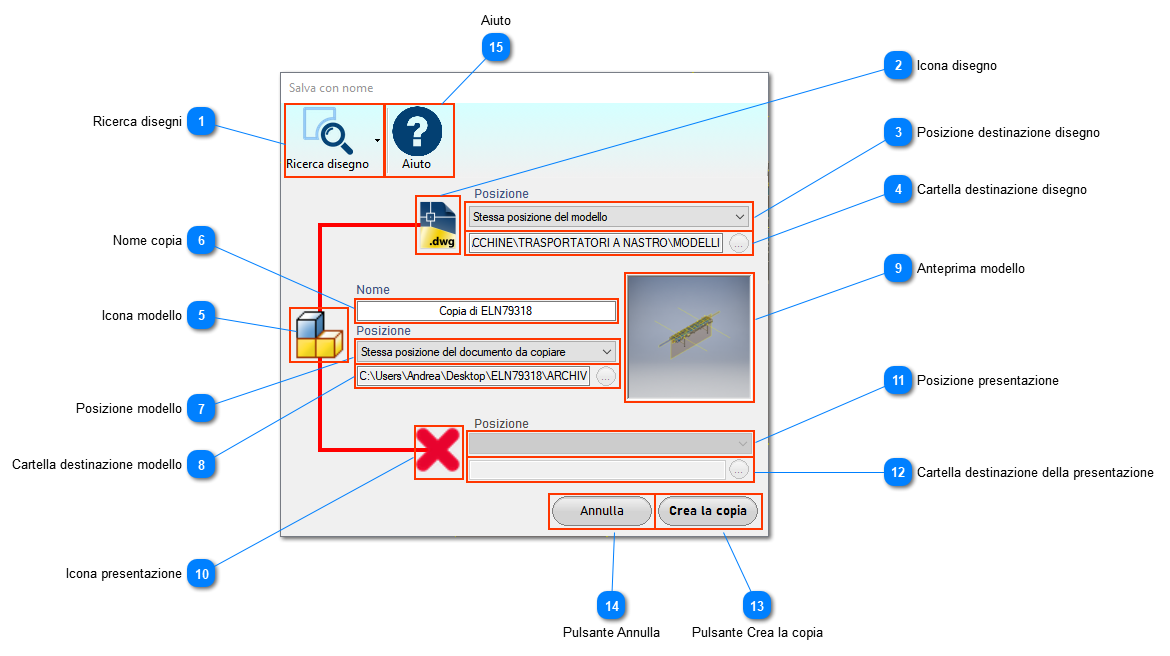

 Ricerca disegni
Apre un menu a tendina con le seguenti opzioni
-
Ricerca nella stessa posizione del modello (ricerca il disegno e la rappresentazione solo nella cartella del modello) -
Ricerca in tutto il work space (ricerca il disegno e la presentazione all'interno di tutto il work space)
|
|
 Icona disegno
Il disegno è un DWG. Il sistema non distingue i dwg di Inventor da quelli di Autocad
Il disegno è un IDW
Non è stato trovato il disegno
Quando viene aggiunta questa immagine significa che si è verificato un problema, passandoci sopra con il mouse viene descritto
|
|
 Posizione destinazione disegno
Apre un menù a tendina con le seguenti opzioni:
-
Stessa posizione del documento da copiare: salva il disegno nella stessa posizione del disegno da copiare -
Stessa posizione del modello: salva il disegno nella stessa posizione che avrà il modello copiato -
Posizione personalizzata: si sceglie la cartella in cui salvare il disegno
|
|
 Cartella destinazione disegno
Visualizza la cartella di destinazione
Se è stata selezionata l'opizione "cartella personalizzata" viena abilitato il pulsante a destra che permette la scelta della cartella di destinazione
|
|
 Icona modello
Il modello è un assieme
Il modello è una parte
Quando viene aggiunta questa immagine significa che si è verificato un problema, passandoci sopra con il mouse viene descritto
|
|
 Nome copia
Indicare il nome con cui salvare il modello. Questo nome viene assegnato anche al disegno ed alla presentazione (se presenti).
Non serve scrivere l'estensione
|
|
 Posizione modello
Apre un menù a tendina con le seguenti opzioni:
-
Stessa posizione del documento da copiare: salva il modello nella stessa posizone del modello originale -
Posizione personalizzata: si sceglie la cartella in cui salvare il modello
|
|
 Cartella destinazione modello
Visualizza la cartella di destinazione
Se è stata selezionata l'opizione "cartella personalizzata" viena abilitato il pulsante a destra che permette la scelta della cartella di destinazione
|
|
 Anteprima modello
|
|
 Icona presentazione
La presentazione è stata trovata
Non è stata trovata la presentazione
Quando viene aggiunta questa immagine significa che si è verificato un problema, passandoci sopra con il mouse viene descritto
|
|
 Posizione presentazione
Apre un menù a tendina con le seguenti opzioni:
-
Stessa posizione del documento da copiare: salva la presentazione nella stessa posizione della presentazione da copiare -
Stessa posizione del modello: salva la presentazione nella stessa posizione che avrà il modello copiato -
Posizione personalizzata: si sceglie la cartella in cui salvare la presentazione
|
|
 Cartella destinazione della presentazione
Visualizza la cartella di destinazione
Se è stata selezionata l'opizione "cartella personalizzata" viena abilitato il pulsante a destra che permette la scelta della cartella di destinazione
|
|
 Pulsante Crea la copia
Effettua la copia dei file e chiude la finestra
|
|
 Pulsante Annulla
Chiude la finestra senza effettuare la copia
|
|
 Aiuto
Apre il manuale online dell'Addin in uso
|
|
