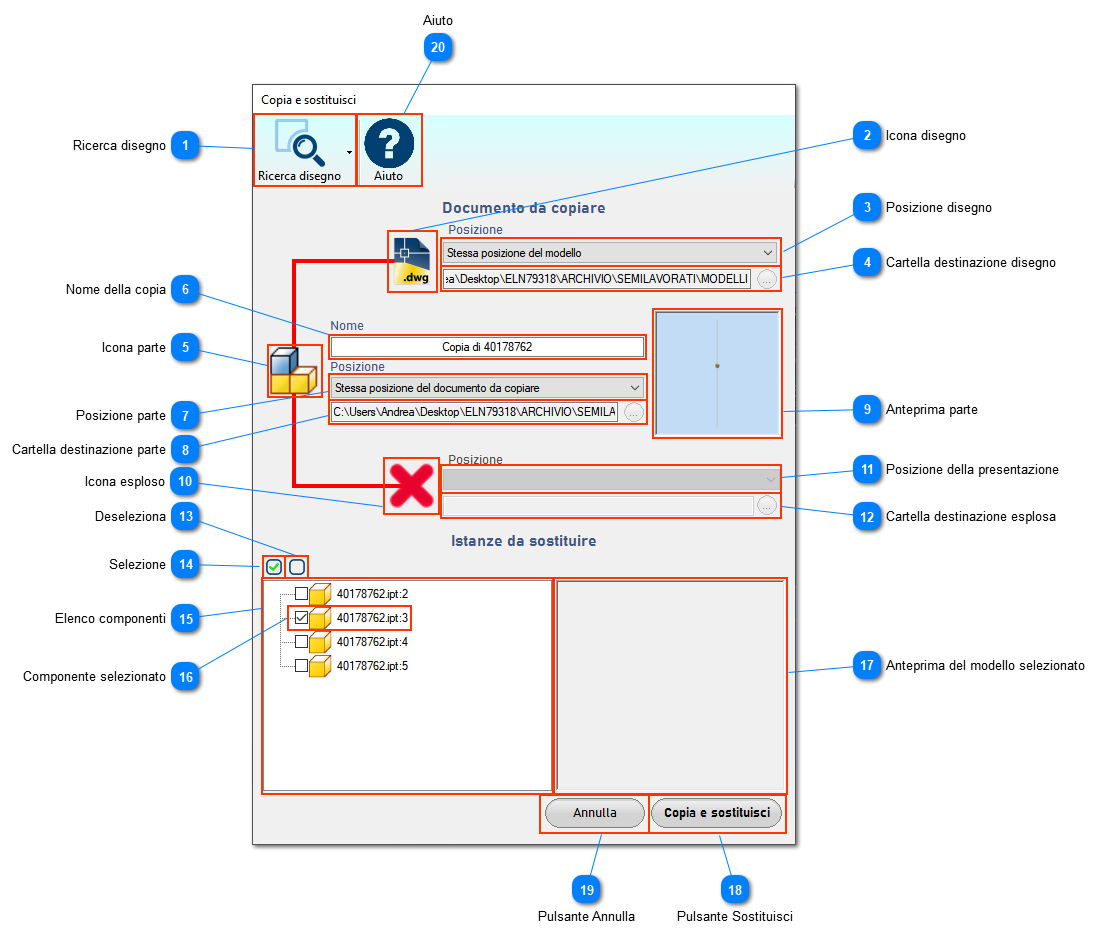

Finestra Copia e sostituisci
Ricerca disegno
Apre un menu a tendina con le seguenti opzioni
Ricerca nella stessa posizione del modello (ricerca dei disegni solo nella cartella dove si trova il modello)
Ricerca in tutto il work space (ricerca i disegni all'interno di tutto il work space)
Icona disegno
Il disegno è un DWG. Il sistema non distingue i dwg di Inventor da quelli di Autocad
Il disegno è un IDW
Non è stato trovato il disegno
Quando viene aggiunta questa immagine significa che si è verificato un problema, passandoci sopra con il mouse viene descritto
Posizione disegno
Apre un menù a tendina con le seguenti opzioni:
Stessa posizione del documento da copiare: salva il disegno nella stessa posizione del disegno da copiare
Stessa posizione del modello: salva il disegno nella stessa posizione che avrà il modello copiato
Posizione personalizzata: si sceglie la cartella in cui copiare il disegno
Cartella destinazione disegno
Visualizza la cartella di destinazione
Se è stata selezionata l'opizione "cartella personalizzata" viena abilitato il pulsante a destra che permette la scelta della cartella di destinazione
Icona parte
Il modello è un assieme
Il modello è una parte
Quando viene aggiunta questa immagine significa che si è verificato un problema, passandoci sopra con il mouse viene descritto
Nome della copia
Indicare il nome da assegnare alla parte copiata
Posizione parte
Apre un menù a tendina con le seguenti opzioni:
Stessa posizione del documento da copiare: salva il componente nella stessa posizone del componente originale
Posizione personalizzata: si sceglie la cartella in cui copiare il componente
Cartella destinazione parte
Visualizza la cartella di destinazione
Se è stata selezionata l'opizione "cartella personalizzata" viena abilitato il pulsante a destra che permette la scelta della cartella di destinazione
Anteprima parte
Icona esploso
La presentazione è stata trovata
Non è stata trovata la presentazione
Quando viene aggiunta questa immagine significa che si è verificato un problema, passandoci sopra con il mouse viene descritto
Posizione della presentazione
Apre un menù a tendina con le seguenti opzioni:
Stessa posizione del documento da copiare: salva la presentazione nella stessa posizione della presentazione da copiare
Stessa posizione del modello: salva la presentazione nella stessa posizione che avrà il modello copiato
Posizione personalizzata: si sceglie la cartella in cui salvare la presentazione
Cartella destinazione esplosa
Visualizza la cartella di destinazione
Se è stata selezionata l'opizione "cartella personalizzata" viena abilitato il pulsante a destra che permette la scelta della cartella di destinazione
Deseleziona
Serve a togliere la spunta da tutti i componenti
Selezione
Serve a mettere la spunta a tutti i componenti
Elenco componenti
Questo controllo permette di visualizzare tutti i componenti che fanno riferimento al documento da copiare.
Vengono mostrati nella gerarchia ad albero per evidenziare il punto in cui si trovano.
I testi barrati stanno ad indicare che il componente non può essere sostituito in quanto non rappresenta il documento da copiare. Questi assiemi vengono mostrati per poter capire in quale contesto si trovano i componenti da sostituire.
Componente selezionato
La spunta indica che il componente verrà sostituito
Anteprima del modello selezionato
Visualizza un anteprima del modello selezionato
Pulsante Sostituisci
Premendo il pulsante verranno sostituiti tutti i componenti spuntati
Pulsante Annulla
Premendo si chiude la finestra
Aiuto
Apre il manuale online dell'Addin in uso
